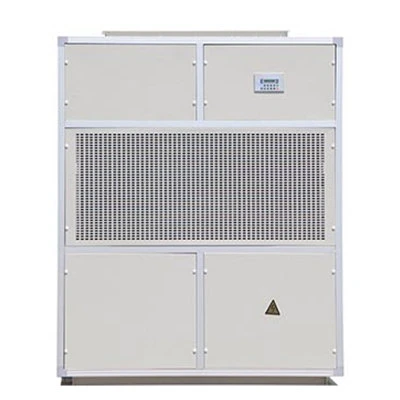

Vodou chlazená klimatizace s konstantní teplotou a vlhkostí

Vodou chlazená klimatizace s konstantní teplotou a vlhkostí je speciální klimatizace s vysokou přesností, která integruje odvlhčování, zvlhčování, vytápění a chlazení. Potřebuje zdroj zmrzlé vody. Skládá se z plně uzavřeného spirálového kompresoru, měděného trubkového opláštěného hliníkového žebrového výparníku, tepelného expanzního ventilu a plášťového a trubkového kondenzátoru! Celonerezová nádoba na kondenzát a spodní nádoba na vodu, elektrostaticky stříkaný plech.

Rozsah chladicího výkonu: 7,9 kW - 150 kW
Teplotní rozsah: 18~28 stupňů, rozsah přesnosti: ±0,5~1.0 stupeň
Rozsah vlhkosti: 50~70% RH, Rozsah přesnosti: ±5~10%RH
Rozsah průtoku vzduchu: 1500 m3/h až 28000 m3/h
Chladivo: R22/R410A
Podpora služby OEM/ODM
Značka: Feizhong

Oblasti použití:
Přesné stroje, elektronika, optická zařízení, povrchová úprava, lékařská a zdravotní péče, biofarmaceutika, potravinářský průmysl, jemné chemikálie, rozvodny elektřiny, různé měřicí a zkušební laboratoře atd.

Odeslat dotaz

Představení produktu Technický parametr

Funkce klimatizace s konstantní teplotou a vlhkostí vodou chlazené

1.Vodou chlazená klimatizace komfortní teplota vlhkost systému podmínky pro měření chladicího výkonu:

Teplota suchého teploměru vstupního vzduchu 23 stupňů, teplota vlhkého teploměru 17 stupňů; vstupní teplota chladicí vody 30 stupňů, výstupní teplota vody 35 stupňů.

2. Odpařovací cívka: výparník s přímou expanzí, měděná trubka je vysoce tepelně vodivá bezešvá měděná trubka s hydrofilním děrovaným hliníkovým plechem, hliníkový plech je pevně připojen k měděné trubce a trubka je mechanicky roztažena, aby měděná trubka a hliníkový plech těsně lícovaly .

3.Kondenzátor: Vodou chlazený trubkový kondenzátor. Plášť je vyroben z měděného plechu o tloušťce 6 mm nebo více. Po antikorozní úpravě je tlaková odolnost 400PSI. Dva konce strany trubky jsou utěsněny přírubami. Koncový kryt je vyroben z litiny. .

4. Klimatizace s konstantní teplotou a vlhkostí využívá dopředu zakřivené vícelopatkové odstředivé sací oběžné kolo.

Oběžné kolo musí projít testem dynamické rovnováhy. Dlouhodobý provoz má stále nízkou hlučnost a malé vibrace a dokáže udržet vysoce účinný přívod vzduchu. Přijímá samokalibrační kuličková ložiska.

5. Rozumný chladicí cyklus, snadná údržba.

S ohledem na různé potřeby různých uživatelů a pohodlí údržby jsme navrhli okruh s jedním cyklem, tj. jeden kompresor a jeden chladicí cyklus. Když je určitý chladicí cyklus opraven z důvodu poruchy, ostatní chladicí cykly mohou fungovat jako obvykle.

6. Bezpečný a spolehlivý provoz, vynikající a stabilní výkon.

Aby se předešlo abnormálním situacím, je jednotka vybavena bezpečnostními ochrannými zařízeními: vysokonapěťový spínač, zařízení na ochranu proti přetížení přes šest, relé atd., všechny jsou vyrobeny z vysoce kvalitních zahraničních produktů, aby byla zajištěna vyšší účinnost.

7. Technologie řízení mikropočítačem, multifunkční automatické řízení.

Vodou chlazená regulace teploty a vlhkosti vzduchu HVAc využívá kombinaci mikropočítače a obrazovky na vysoké úrovni pro monitorování jednotky ve všech směrech, automatické bezpečnostní řízení a použití principu fuzzy řízení k přesnému nastavení energie, aby bylo možné skutečně realizovat bezpečné a ekonomické provoz jednotky.

Pracovní princip

Klimatizační systém s konstantní teplotou a vlhkostí se skládá z chladicího systému, topného systému, řídicího systému, vlhkostního systému, systému cirkulace vzduchu a senzorového systému. Výše uvedené systémy se dělí na dva aspekty: elektrické a mechanické chlazení. Princip činnosti a pracovní proces několika hlavních systémů jsou popsány níže.

Provoz systému stroje s konstantní vlhkostí a vlhkostí probíhá prostřednictvím tří vzájemně propojených systémů: systém cirkulace chladiva, systém cirkulace vzduchu a elektrický automatický řídicí systém;

Cirkulační systém chladiva

Kapalné chladivo ve výparníku absorbuje teplo vzduchu (vzduch se ochladí a odvlhčí) a začne se odpařovat. Nakonec se mezi chladivem a vzduchem vytvoří určitý teplotní rozdíl a kapalné chladivo se zcela odpaří do plynného stavu a poté je nasáváno kompresorem. A stlačené (zvýšený tlak a teplota) plynné chladivo absorbuje teplo přes kondenzátor (chlazený vzduchem/chlazený vodou) a kondenzuje do kapaliny. Po přiškrcení expanzním ventilem (nebo kapilárou) se stává chladivem s nízkou teplotou a nízkým tlakem a vstupuje do výparníku, aby dokončil proces cyklu chladiva.

Systém cirkulace vzduchu

Ventilátor je zodpovědný za vdechování vzduchu ze zpětného otvoru vzduchu. Vzduch prochází výparníkem (chlazení, odvlhčování), zvlhčovačem, ohřívačem (topení) a poté je odváděn do prostoru požadovaného uživatelem přes port pro přívod vzduchu. Vysílaný vzduch se mísí se vzduchem v prostoru a vrací se zpět do místnosti. k výstupu zpětného vzduchu.

Elektrický automatický řídicí systém

Včetně silové části a části automatického ovládání.

Napájecí část napájí kompresory, ventilátory, zvlhčovače atd. prostřednictvím stykačů.

Automatická řídicí část se dále dělí na části regulace teploty, vlhkosti a ochrany proti poruchám:

Regulace teploty a vlhkosti je pomocí regulátoru teploty a vlhkosti, který porovnává teplotu a vlhkost vratného vzduchu s teplotou a vlhkostí nastavenou uživatelem a automaticky ovládá kompresor (chlazení, odvlhčování), zvlhčovač, elektrický ohřev (topení ) a další komponenty k dosažení Automatické řízení konstantní teploty a vlhkosti.

Kontrola ochrany proti poruchám je dosažena kombinací tlakové ochrany, zpožďovače, relé, ochrany proti přetížení atd. pro kontrolu ochrany proti selhání kompresorů, ventilátorů, zvlhčovačů a dalších komponent.

Odeslat dotaz

Máme pokročilý technický tým a profesionální poprodejní oddělení, které může poskytnout 24-hodinové online konzultační služby.

Srdečně vás vítáme na velkoobchodní přizpůsobený chladič vyrobený v Číně zde z naší továrny.

Pls kontaktujte nás pro více informací.

Populární Tagy: Vodou chlazená klimatizace s konstantní teplotou a vlhkostí, Čína Vodou chlazená klimatizace s konstantní teplotou a vlhkostí Výrobci, dodavatelé, továrna

ModelVýkon				H8	H10	H15	H22	H30	H34	H45	H60	H70	H90	H105	H115	H135	H150
Výkon klimatizační jednotky	Chladicí kapacita		kW	7.9	9.8	14.5	21.6	29.5	34.2	44.5	59.5	70	89.5	104.1	114.6	134.8	150
	Chladicí kapacita		104 kcal/h	0.68	0.84	1.25	1.86	2.54	2.94	3.83	5.12	6.02	7.70	8.95	9.86	11.59	12.90
	Energetická regulace		%	100, 0						100, 50, 0
	Topný výkon	Elektrické topení	kW	5	5	6	9	12	15	21	27	36	45	46	48	60	66
		Elektrické topení	104 kcal/h	0.43	0.43	0.52	0.77	1.03	1.29	1.81	2.32	3.1	3.87	3.96	4.13	5.16	5.68
		Ohřev teplé vody	kW	8	10	16	19	22	30	46	50	62	67	80	85	90	95
		Ohřev teplé vody	104 kcal/h	0.69	0.86	1.38	1.63	1.89	2.58	3.96	4.3	5.33	5.76	6.88	7.31	7.74	8.17
		Parní ohřev	kW	10	10	21	26	30	40	62	68	83	90	105	115	120	132
		Parní ohřev	104 kcal/h	0.86	0.86	1.81	2.24	2.58	3.44	5.33	5.85	7.14	7.74	9.03	9.89	10.32	11.35
	Objem vzduchu		m3/h	1500	2200	3000	4300	6000	7000	8000	10000	13000	17000	19000	21000	22000	28000
	Externí statický tlak		Pa	150 [0]	150 [0]	150 [0]	Větší nebo rovno 250 [0]	Větší nebo rovno 280 [0]	Větší nebo rovno 350 [0]	Větší nebo rovno 300 [0]	Větší nebo rovno 300 [0]	Větší nebo rovno 330 [0]	Větší nebo rovno 350	Větší nebo rovno 400	Větší nebo rovno 400	Větší nebo rovno 400	Větší nebo rovno 400
	Hluk jednotky		dB (A)	60 [56]	62 [59]	64 [60]	66 [64]	69 [65]	69 [65]	69 [66]	71 [67]	71 [67]	73	76	76	79	80
	Teplotní rozsah a přesnost		stupeň	Rozsah regulace teploty 18 ~ 28 stupňů, přesnost ± 0,5 ~ 1.0 stupně
	Rozsah a přesnost regulace vlhkosti		% RH	Rozsah regulace vlhkosti 50~70%, přesnost ±5~10%
	Napájení			380 V, 50 Hz, 3-fázový 5- drátový systém
	Celková kapacita jednotky		kW	10.5 [10.45]	10.97 [10.9]	13.6 [13.17]	19 [18.6]	23 [22.2]	28.95 [27.85]	39.75 [37.85]	50.15 [47.35]	68.2 [66.8]	83.15	88.75	95.75	115.25	132
	Kompresor		Typ	Plně uzavřený vírový typ
			Množství	1						2
			Jmenovitý příkon kW	2.25	2.6	3.8	5.9	6.5	8	12	15	18	22.4	27	30	37.5	41.3
Chladicí systém	Chladivo		Typ	R22/R410A
	Chladivo		Režim škrcení	Tepelný expanzní ventil
	Výparník		Typ	Měděná trubka s hliníkovým žebrovým typem
	Kondenzátor		Formulář	Typ skořepinové trubky
			Voda Množství t/h	1.77	2.19	3.24	4.83	6.60	7.65	9.95	13.30	15.65	20.01	23.28	25.62	30.14	33.54
			Vstupní/výstupní potrubí Průměr DN	DN32				DN40		DN50			DN65			DN80
Systém ventilátoru	Větrák		Typ	Nízkohlučný odstředivý typ s vnějším rotorem
			Množství	1			2
			Výkon kW	0.25 [0.2]	0.37 [0.3]	0.8 [0.37]	1.1 [0.5]	1.5 [0.7]	2.2 [1.1]	3 [1.1]	4.4 [1.6]	4.4 [3.0]	6	6	8	8	15
	Vzduchový filtr		Typ	Počáteční efekt
Ohřívač	Elektrické topení		Typ	Typ elektrického ohřevu/PTC
	Elektrické topení		Výkon kW	5	5	6	9	12	15	21	27	36	45	46	48	60	66
	Ohřev teplé vody		Topný výkon kW	8	10	16	19	22	30	46	50	62	67	80	85	90	95
	Ohřev teplé vody		Vstupní/výstupní potrubí Průměr DN	25						32
	Parní ohřev		Topný výkon kW	10	10	21	26	30	40	62	68	83	90	105	115	120	132
	Parní ohřev		Vstupní/výstupní potrubí Průměr DN	25						32
Zvlhčovač			Typ	Typ elektrody
			Zvlhčování kg/h	4					5			13
			Výkon kW	3					3.75			9.75
			Průměr vstupní trubky	1/2'
Rozměry			L mm	960			1260		1720			2000	2000	2300			2700
			W mm	780			940		1050			1500	1800	2100			2200
			H mm	1660 [2000]			1810 [2150]		1955 [2295]			1950	2050	2000			2140
Hmotnost			kg	290	300	330	440	460	510	690	720	950	1000	1200	1500	1550	1900
